HT (DIP)

  • 環氧樹脂密封，有良好的抗衝擊強度
  • 高度的環境穩定性
  • 裝設在控制電路板時不需做任何校準
  • 標準引線長度32 mm或25 mm
  • 良好的溫度循環耐受性
  • 不含鉛，且符合RoHs規範
Icon Triangle

產品描述

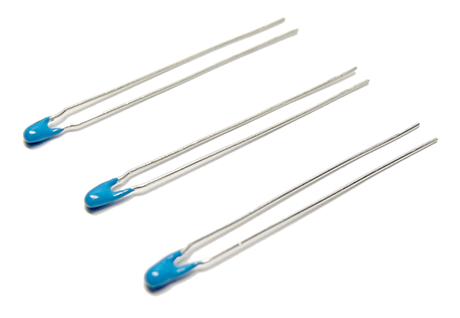

HT系列熱敏是一種具備高精度電阻值和B值的高效能溫度感測裝置，能夠確保溫度測控精確度在±0.3°C以內，可應用於極精確的溫度控制補償領域。

Img D Htdip
類型 頭部尺寸(D) 彎角長度(K) 總長度(L) 間距(P) 厚度(T) 線徑(d)
L 4.0max 6.5 max 32 2.5 3.0 max 0.45
Icon Triangle

產品規格

項目 符號 條件 規格 單位
Ta的電阻值 R25 Ta = 25°C 1,000 ~ 100,000 Ω
B常數 B 25°C / 85°C 3100 ~ 4665 K
熱逸散常數 C Ta = 25°C 2.0 mW/°C
熱時間常數 T Ta = 25°C 15 sec
操作溫度範圍 — — – 40 ~ 125 °C
Icon Triangle

產品編碼資訊

ENR HT 3 103 H 3435 F L B 32
E WAY Radial NTC 高精度圓頭狀熱敏電阻 圓頭尺寸 (直徑) :
3 (3ø)
5 (5ø)		 25°C電阻值:
102 = 10×10² = 1,000Ω
103 = 10×10³ = 10,000Ω
104 = 10×10⁴ = 100,000Ω		 R公差 :
F:±1%
G:±2%
H:±3%
J:±5%
K:±10%		 B值 (K) : B公差 :
F:±1%
G:±2%
H:±3%
J:±5%		 引線類型 :
S S Type
L L Type		 包裝 :
B : Bulk		 長度(引線) :
32=32mm
