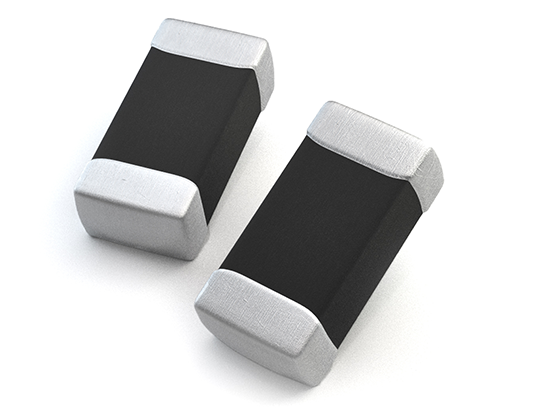

SMD

  • 有五種尺寸(1206/0805/0603/0402/0201)可供選擇
  • 極佳的可焊性,可回流焊接
  • 不含鉛,且符合RoHs規範
  • 高精度且多樣阻值與B值
  • 高度的環境穩定性
icon_triangle

SMD CHIP 尺寸

img_d_smd
ITEM

L(mm)

W(mm)

T(mm)

L1(mm)

0201 (0603)0.60 ± 0.030.30 ± 0.030.30 ± 0.030.15± 0.05
0402 (1005)1.00 ± 0.100.50 ± 0.100.40 ± 0.200.15 ~ 0.30
0603 (1608)1.60 ± 0.150.80 ± 0.150.70 ± 0.250.20 ~ 0.50
0805 (2012)2.00 ± 0.201.25 ± 0.200.90 ± 0.300.20 ~ 0.60
1206 (3216)3.20 ± 0.201.60 ± 0.200.90 ± 0.300.25 ~ 0.60
icon_triangle

SMD CHIP 結構

img_s_smd1
icon_triangle

產品編碼資訊

EWTF03103J3IN
SMD NTC系列代碼:
EWTF:無鉛
Chip尺寸(LxW):
01(0201) – 0.6×0.3mm
02(0402) – 1.0×0.5mm
03(0603) – 1.6×0.8mm
05(0805) – 2.0×1.25mm
06(1206) – 3.2×1.6mm
25°C電阻值:
102 = 10×10² = 1,000Ω
103 = 10×10³ = 10,000Ω
104 = 10×10⁴ = 100,000Ω
電阻公差:
F=±1%
G=±2%
H=±3%
J =±5 %
K=±10%
B值(K):3I = 3435 ( 3000 + 435 )塗層顏色:
Blank = Blue
N = New Color (Black)
1:1000C:101~150I:401~450O:701~750
2:2000D:151~200J:451~500P:751~800
3:3000E:201~250K:501~550Q:801~850
4:4000F:251~300L:551~600R:851~900
A:0~50G:301~350M:601~650S:901~950
B:51~100H:351~400N:651~700T:951~999
icon_triangle

產品規格 0201(0603)

產品型號電阻值(25°C)(Ω)B常數(25°C/
85°C)(K)
B常數(25°C/
50°C)(K)
最大功率額
定值(mW)
散逸常數(mW/°C)操作溫度範圍(°C)
EWTF01-103□3I-N10,000

3435

1001-40~125

EWTF01-473□4B-N

47,000

4100

EWTF01-683□4E-NA

68,000

4250

EWTF01-104□4E-NA

100,000

4250

icon_triangle

產品規格

項目符號條件規格單位
Ta的電阻值R25Ta = 25°C1,000 ~ 100,000Ω
B常數B25°C / 85°C3100 ~ 4665K
熱逸散常數CTa = 25°C2.5mW/°C
熱時間常數TTa = 25°C15sec
操作溫度範圍-10 ~ 105°C

備註:
1. □ – 電阻公差 : F=±1% ; G=±2% ; H=±3% ; J =±5 % ; K=±10%.
2. 最大功率額定值 = 散逸常數 × ( 最高操作溫度 – 25°C ).
※ 其他產品規格請洽詢本公司業務人員

icon_triangle

產品規格 0402(1005)

產品型號電阻值(25°C)(Ω)B常數(25°C/85°C)(K)最大功率額定值(mW)散逸常數(mW/°C)操作溫度範圍(°C)
EWTF02-102□4B-N1,00041002502.5-40~125
EWTF02-202□4K-N2,0004520
EWTF02-103□3I-N10,0003435
EWTF02-103□3R-N10,0003900
EWTF02-103□4B-N10,0004100
EWTF02-473□4A-N47,0004050
EWTF02-683□4C-N68,0004150
EWTF02-104□4A-N100,0004050
EWTF02-104□4F-N100,0004300
EWTF02-474□4A-N470,0004050

備註:
1. □ – 電阻公差 : F=±1% ; G=±2% ; H=±3% ; J =±5 % ; K=±10%.
2. 最大功率額定值 = 散逸常數 × ( 最高操作溫度 – 25°C ).
※ 其他產品規格請洽詢本公司業務人員

icon_triangle

產品規格 0603(1608)

產品型號電阻值(25°C)(Ω)B常數(25°C/85°C)(K)最大功率額定值(mW)散逸常數(mW/°C)操作溫度範圍(°C)
EWTF02-102□4B-N1,00029503503.5-40~125
EWTF03-202□4C-N2,0004150
EWTF03-332□3C3,3003150
EWTF03-332□3F-N3,3003300
EWTF03-472□3G-N4,7003340
EWTF03-502□3G-N5,0003340
EWTF03-682□3I-N6,8003435
EWTF03-103□3I-N10,0003435
EWTF03-103□3K-N10,0003550
EWTF03-103□3T-N10,0003970
EWTF03-223□3R-N22,0003900
EWTF03-473□3S-N47,0003950
EWTF03-473□4A-N47,0004050
EWTF03-503□4A-N50,0004000
EWTF03-104□3S-N100,0003950
EWTF03-104□4A-N100,0004050
EWTF03-104□4H-N100,0004400
EWTF03-154□4L-N150,0004600
EWTF03-204□4B-N200,0004055
EWTF03-224□4B-N220,0004055
EWTF03-334□4B-N330,0004100
EWTF03-474□4B-N470,0004100
EWTF03-564□4B-N560,0004100

備註:
1. □ – 電阻公差 : F=±1% ; G=±2% ; H=±3% ; J =±5 % ; K=±10%.
2. 最大功率額定值 = 散逸常數 × ( 最高操作溫度 – 25°C ).
※ 其他產品規格請洽詢本公司業務人員

icon_triangle

產品規格 0805(2012)

產品型號電阻值(25°C)(Ω)B常數(25°C/85°C)(K)最大功率額定值(mW)散逸常數(mW/°C)操作溫度範圍(°C)
EWTF05-472□3I-N4,70034354004-40~125
EWTF05-502□3I-N5,0003435
EWTF05-103□3I-N10,0003435
EWTF05-103□3K-N10,0003550
EWTF05-103□3T-N10,0003970
EWTF05-223□3R-N22,0003900
EWTF05-473□4A-N47,0004000
EWTF05-503□4A-N50,0004000
EWTF05-104□4A-N100,0004000
EWTF05-204□4B-N200,0004100

備註:
1. □ – 電阻公差 : F=±1% ; G=±2% ; H=±3% ; J =±5 % ; K=±10%.
2. 最大功率額定值 = 散逸常數 × ( 最高操作溫度 – 25°C ).
※ 其他產品規格請洽詢本公司業務人員
