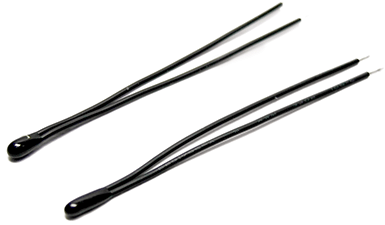

TA4 黑豆

  • 環氧樹脂密封,有良好的抗衝擊強度
  • 引線長度可由客戶指定
  • 良好的溫度循環耐受性
  • 不含鉛,且符合RoHs規範
  • 採用絕緣引線,並可依安裝條件適度彎曲
  • 高度的環境穩定性
  • 裝設在控制電路板時不需做任何校準
icon_triangle

產品描述

TA4系列熱敏電阻產品是一種高準確性的溫度感測裝置,類似HT系列產品,與HT系列不同之處在於TA4系列的線腳是有彈性的絕緣引線。

img_d_ta41
icon_triangle

產品規格

項目符號條件規格單位
Ta的電阻值R25Ta = 25°C1,000 ~ 100,000Ω
B常數B25°C / 85°C3100 ~ 4665K
熱逸散常數CTa = 25°C2.5mW/°C
熱時間常數TTa = 25°C15sec
操作溫度範圍-10 ~ 105°C
icon_triangle

產品編碼資訊

ESTA4103H3435F2605021SC
E WAY SensorTA4 系列熱敏電阻25°C電阻值:
102 = 10×10² = 1,000Ω
103 = 10×10³ = 10,000Ω
104 = 10×10⁴ = 100,000Ω
R公差 :
F:±1%
G:±2%
H:±3%
J:±5%
K:±10%
B值(K):B公差 :
F:±1%
G:±2%
H:±3%
J:±5%
引線規格:
26=26AWG
30=30AWG
32=32AWG
總長度:
050=50mm
400=400mm
1400=1400mm (長度> 999 mm)
焊錫長度與公差 :
21=2±1mm
31=3±1mm
2A=2±0.5mm
引線類型 :
S:Separate
C:Connect
D:Differ
引線的UL類型 :
A UL1430
B UL1571
C UL3302 HF
D UL2468
E UL2651
F UL1332 Teflon
G UL10362 Teflon
H UL 4469 HF
I 200°C Teflon
J Alloy 180
K UL1685
L UL3302 HF(twist)
M UL4469 HF(twist)
P UL2651(twist)
O Others
